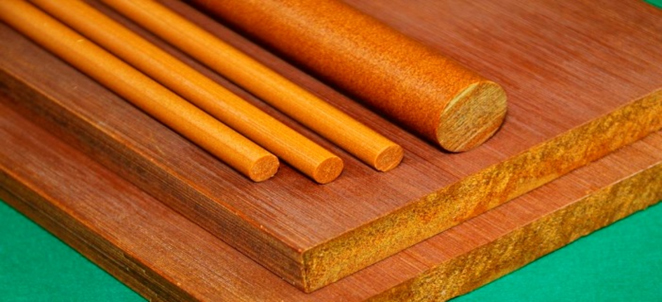

제품명 |
|
제작방식 |
|
내열 온도 |
|
특성 |
|
적용분야 |
|

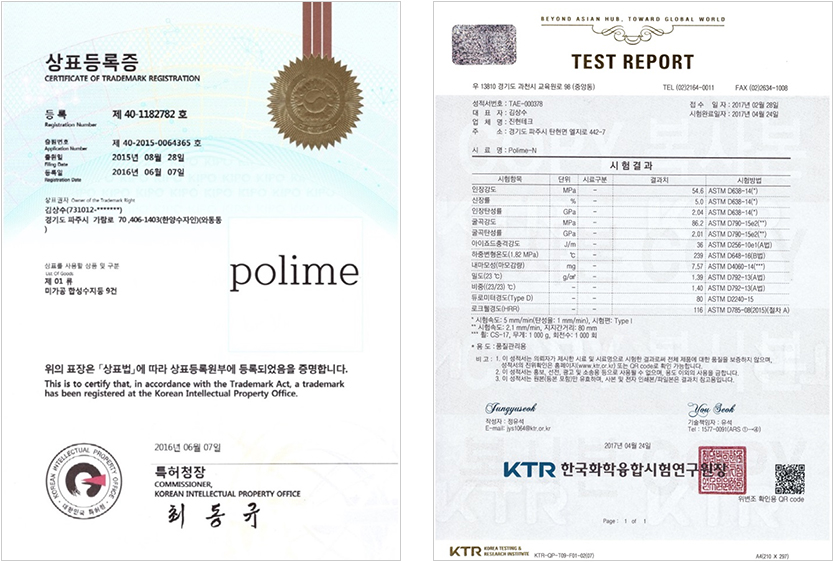

시험항목 | 단위 | 시료구분 | 결과치 | 시험방법 |
인장강도 | Mpa | - | 54.6 | ASTM D638-14(*) |
신장률 | % | - | 5.0 | ASTM D638-14(*) |
인장탄성률 | Gpa | - | 2.04 | ASTM D638-14(*) |
굴곡강도 | Mpa | - | 86.2 | ASTM D790-15e2(*) |
굴곡탄성률 | Gpa | - | 2.01 | ASTM D790-15e2(*) |
아이죠드 충격강도 | J/m | - | 36 | ASTM D256-10e1(A법) |
하중 변형 온도(1.82MPa) | ℃ | - | 239 | ASTM D648-16(B법) |
내마모성(마모감량) | Mg | - | 7.57 | ASTM D4060-14(***) |
밀도(23℃) | g/cm^3 | - | 1.39 | ASTM D792-13(A법) |
비중((23/23)℃) | - | - | 1.40 | ASTM D792-13(A법) |
듀로미터경도(Type D) | - | - | 80 | ASTM D2240-15 |
로크웰 경도(HRR) | - | - | 116 | ASTM D785-08(2015)(절차 A) |
시료 | 발생 가스량(ppm) |
Polime-N | < 0.2 |
D社 V 제품(SP-1) | < 0.2 |
D社 V 제품(SP-22) | < 0.2 |
D社 P 제품 | < 0.2 |
